건축사자격시험 - 10 2교시 건축설계1 (3)

*아래내용은 개인적 경험을 바탕으로 작성돤 글로
참고용으로만 확인해주세요!

2교시 건축설계 1 (3) 계획하기

2021년 3월 20일 1시 20분
정리하느라 20분이 지났습니다.
이제 정리한 문제지는 도면걸이에 걸고,
트레이싱지를 4분할하여 접어줍니다.

01 버블다이어그램

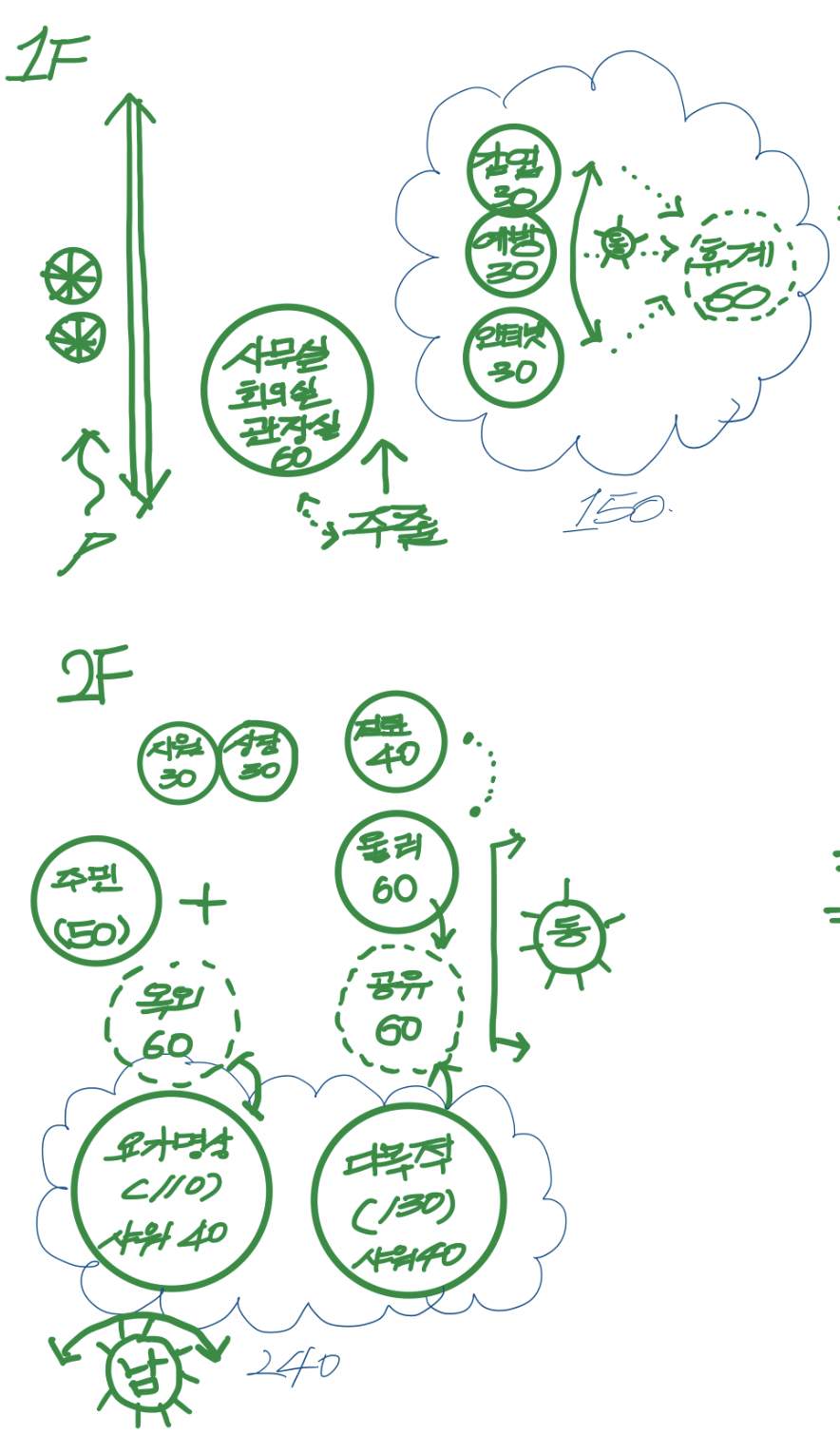

정리내용을 바탕으로 대략적 위치를 잡으며 버블다이어그램을 그립니다.
이때 저는 면적도 함께 적어주었어요

버블다이어그램 / 면적을 유닛활용할 수 있도록 조합해봅니다,

02. 그리드 그리기

정리때 봐둔 유닛 갯수로 그리드를 그려줍니다.
2021년 1회차 문제경우
가로 4+a , 세로 5+a 로 대략!!! 4*5로 그려봅니다.

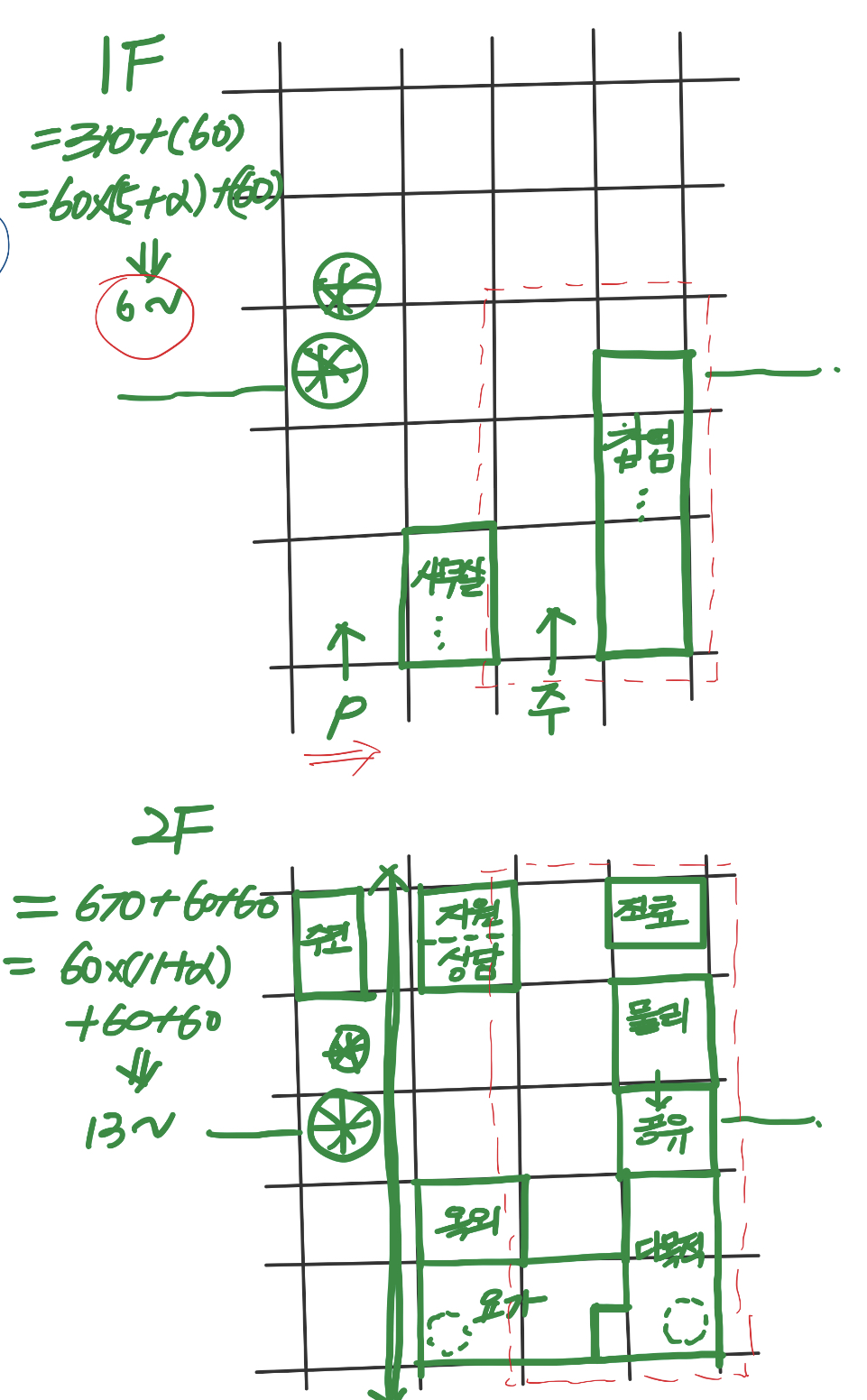

그리드를 그리고, 실을 배치하면 이상한점을 발견하게됩니다.(빨간표시)
실제, 2021년 1회차 당시 그리드에 배치하면서 주차공간때문에
가로 3칸 배치하던 계획을 2칸 내에 계획으로 수정합니다

그리드 그리기

03 수정 수정 수정 + 코어 위치확인하기

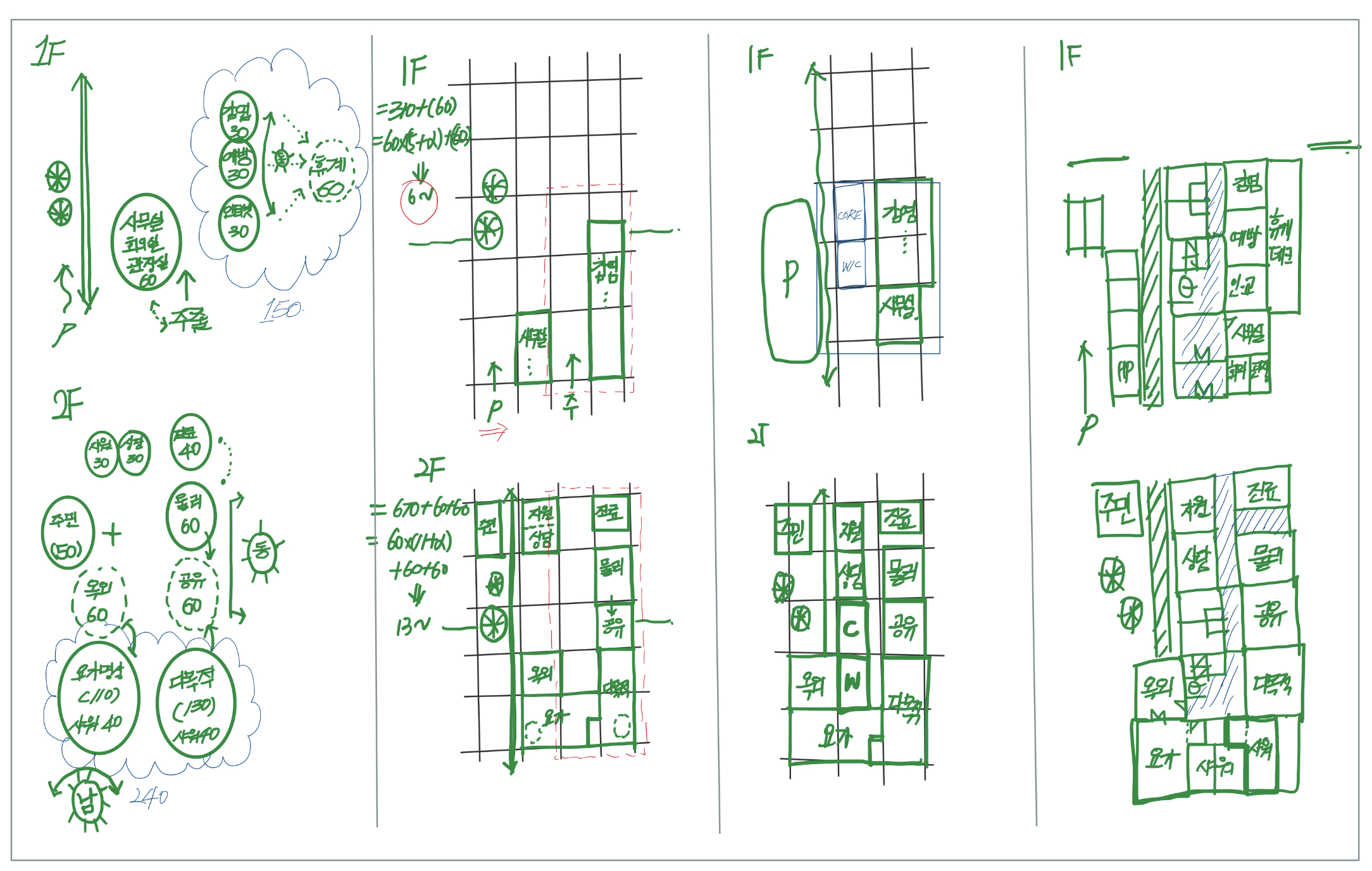

계획 한시간동안 수많은 그리드를 그리고
수정하며 여러 대안의 최적의 계획안을 계획합니다.

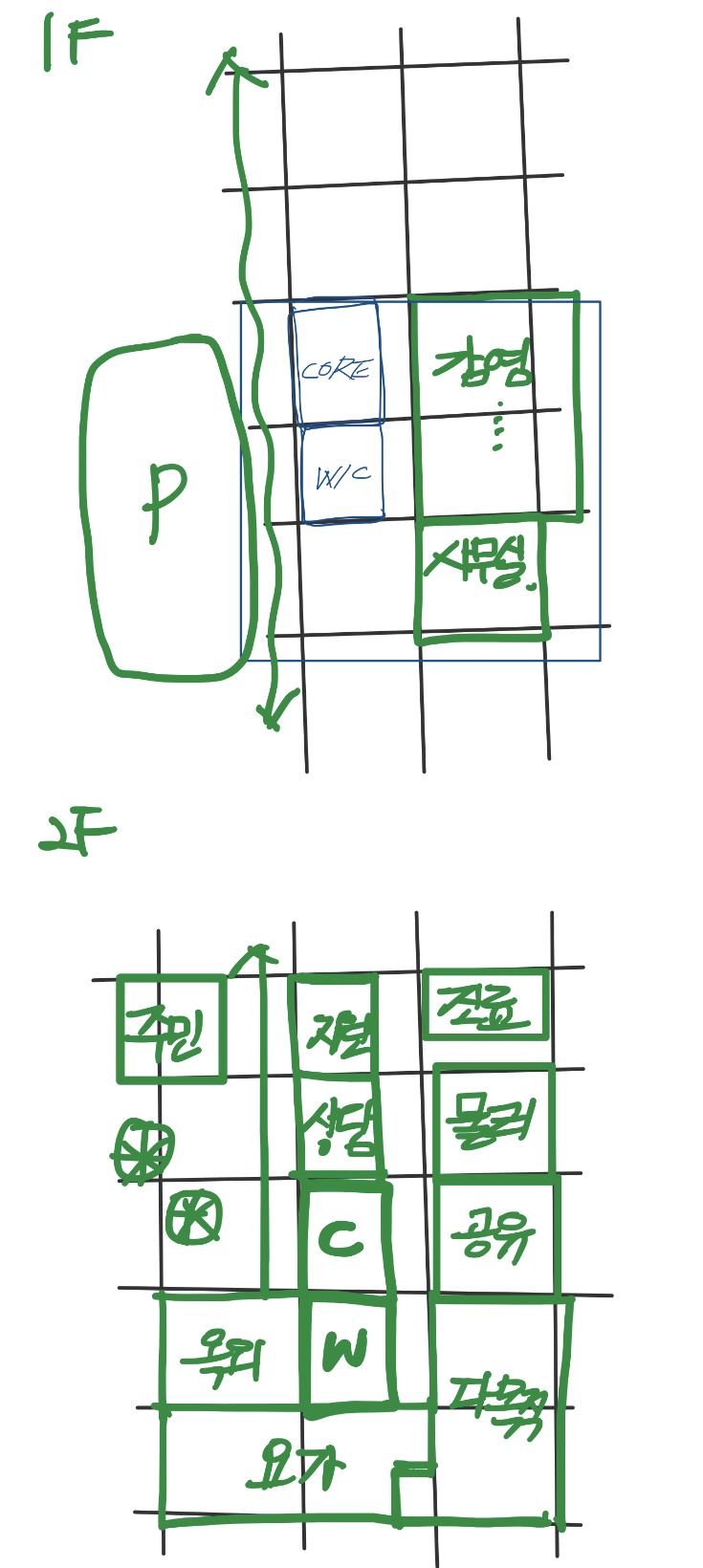

어느정도 되었을때, 코어도 함께 배치해봅니다.

수정과 코어배치

04 정리 정리 정리 + 실구성하기

크게 잡은 실을 바탕으로 실을 구성합니다.
(ex 샤워실, 회의실 등 실안의 실)
특히 이때 복도를 표현해주어 좀 더 깔끔한 레이아웃이 되도록 하였습니다.
어느정도 실이 구성되면
깔끔한 레이아웃이 되도록 정리정리정리 합니다.

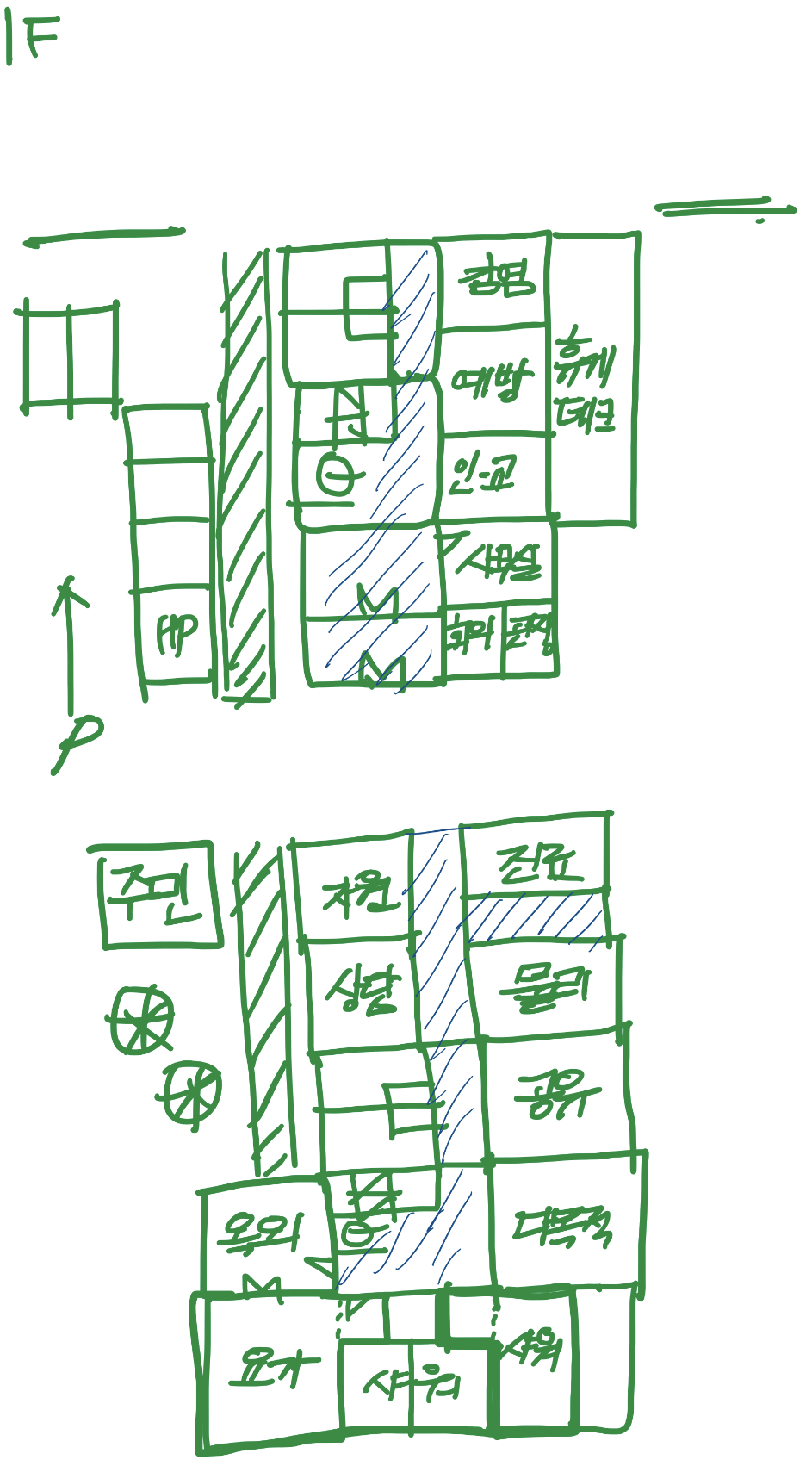

깔끔한 레이아웃을 위한 정리

이렇게 계획을 트레이싱지 1장 혹은 그이상으로 정리합니다.
그리고 마자막 한장, 혹은 반장은
실제 평면처럼 실구성과, 문위치, 기둥, 기둥간격, 축선 등을 체크해주었습니다.

실제로는 더러웠을, 4분할 한 트레이싱지 첫번째장.

이 모든 것이 끝났을때,
타이머는 1시간 20분 혹은 30분을 가르킵니다.

저는 제도가 조금 빠른 편이라 1시간 30분도 넉넉하여
보통 계획을 1시간 40분 이상 소요한 것 같습니다.
개인 스타일에 따라 시간조정을 하여
완도를 목표로 시간분배합니다!
