*아래내용은 개인적 경험을 바탕으로 작성된 글로 참고용으로 확인해주세요!
3교시 건축설계2 (3) 문제풀기
2021년 3월 20일 4시 30분 3교시가 시작됩니다.
4시 30분 : 3교시 시작. 단면문제부터 시작
6시 30분~40분 : 단면문제 마무리. 구조시작
7시 20분~25분 : 구조마무리. 시간이 남는다면 못적은 단면 마감재료, note 추가작성.
7시 30분 : 마무리
즉, 단면은 한시간에서 50분동안 문제를 풉니다.
짧은시간인만큼 빠르게 문제푸는것이 중요했는데요, 우선 건삼구 강의대로 문제를 풀었습니다.
1. 문제지 답지 훑어보기
2. 읽으면서 필요한것 혹은 없는것 체크
3. 두번째 읽으면서 노트정리 (기둥,보 등등)
4. 트레이싱지 답지위에 올려서 바로 스케치!
5. 답지에 제도 (이쁜 제도는 포기..) + 동시에 배근
0.구조로 넘어가기
단면에 미련을 버리고 1사간 ~ 50분 남았을때 넘어갑니다.

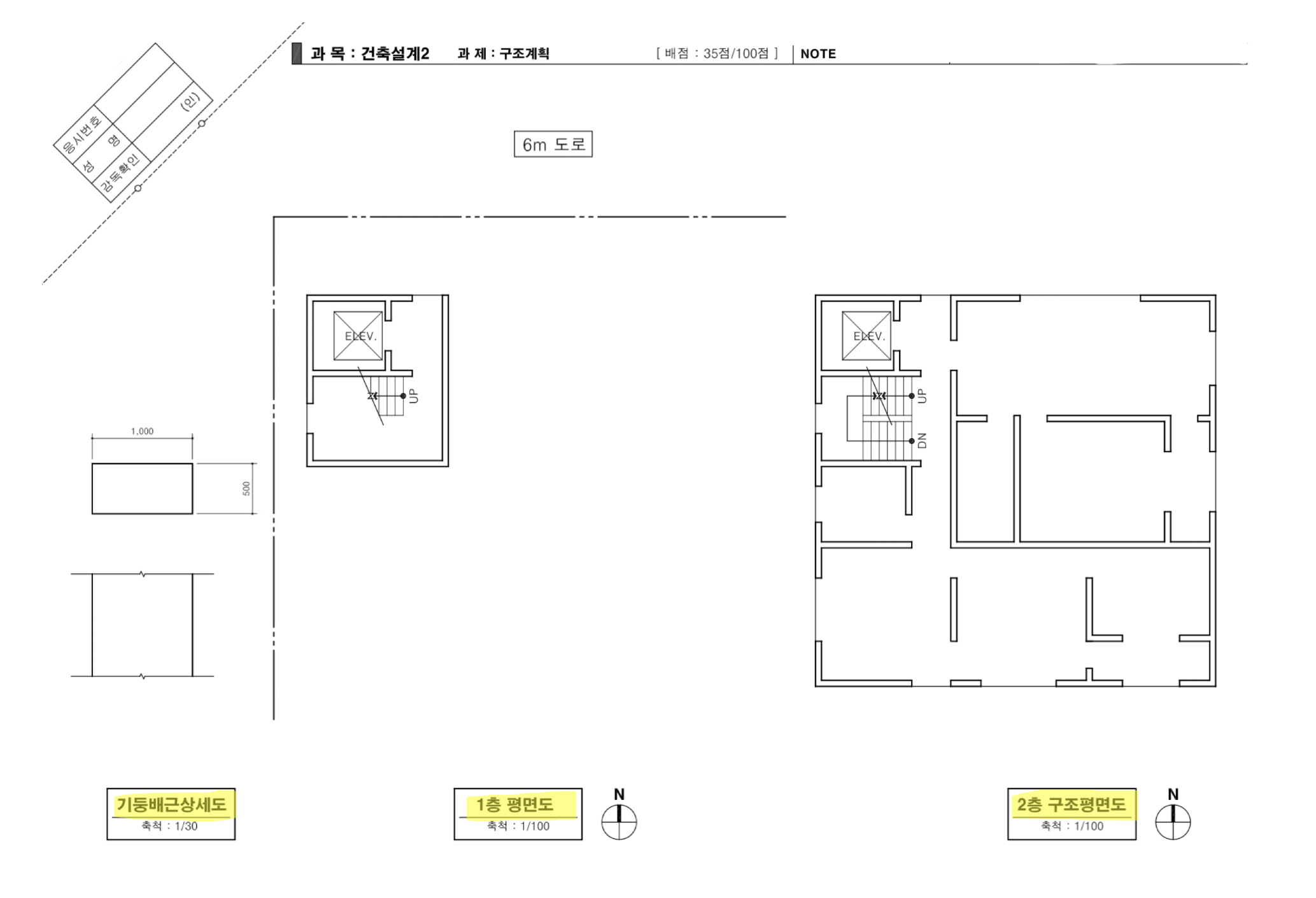

1. 문제지&답지 훑어보기
대충 무슨문제일지, 무엇을 그려야할지 확인합니다.

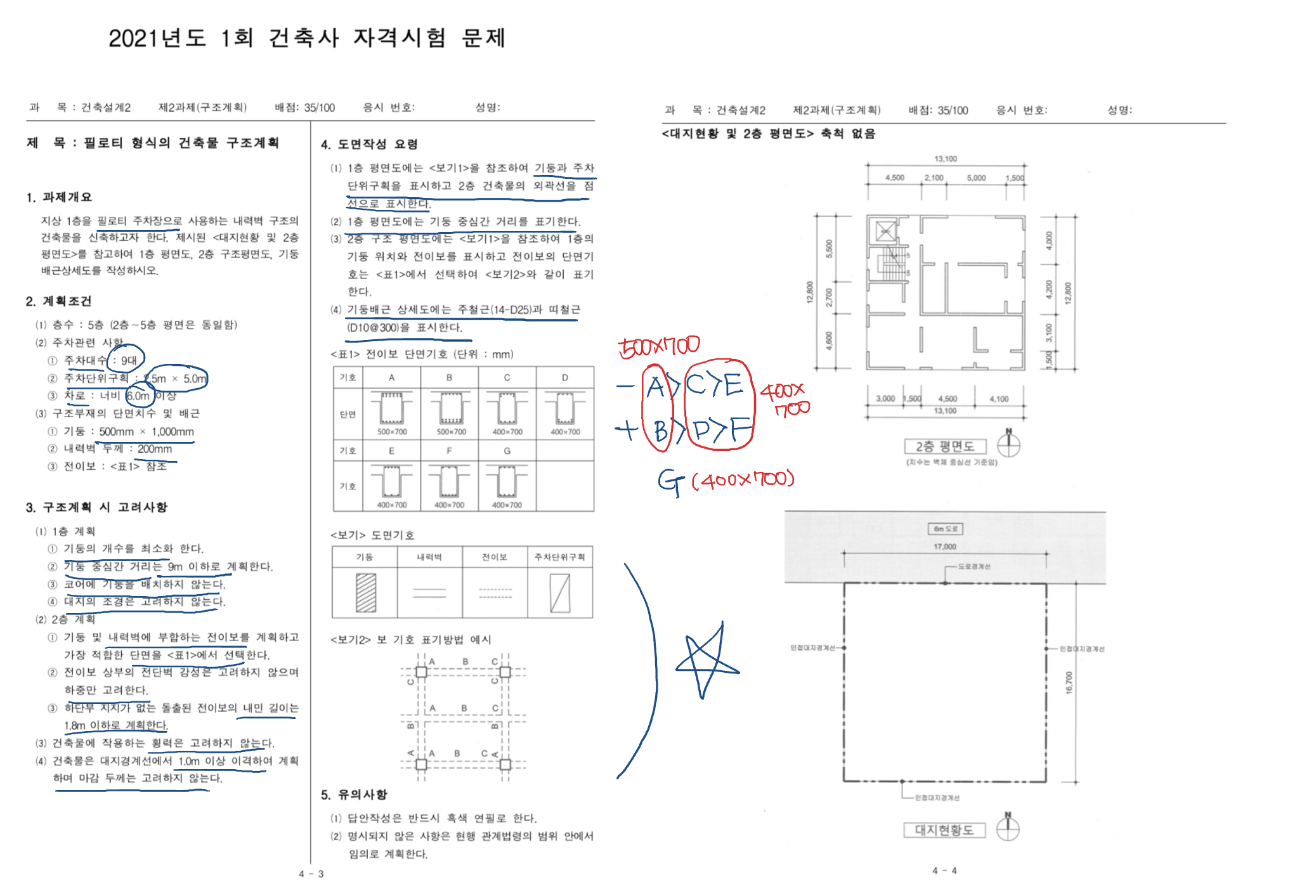

2. 읽으면서 필요한것 혹은 없는것 체크
전체적으로 문제를 파악합니다.

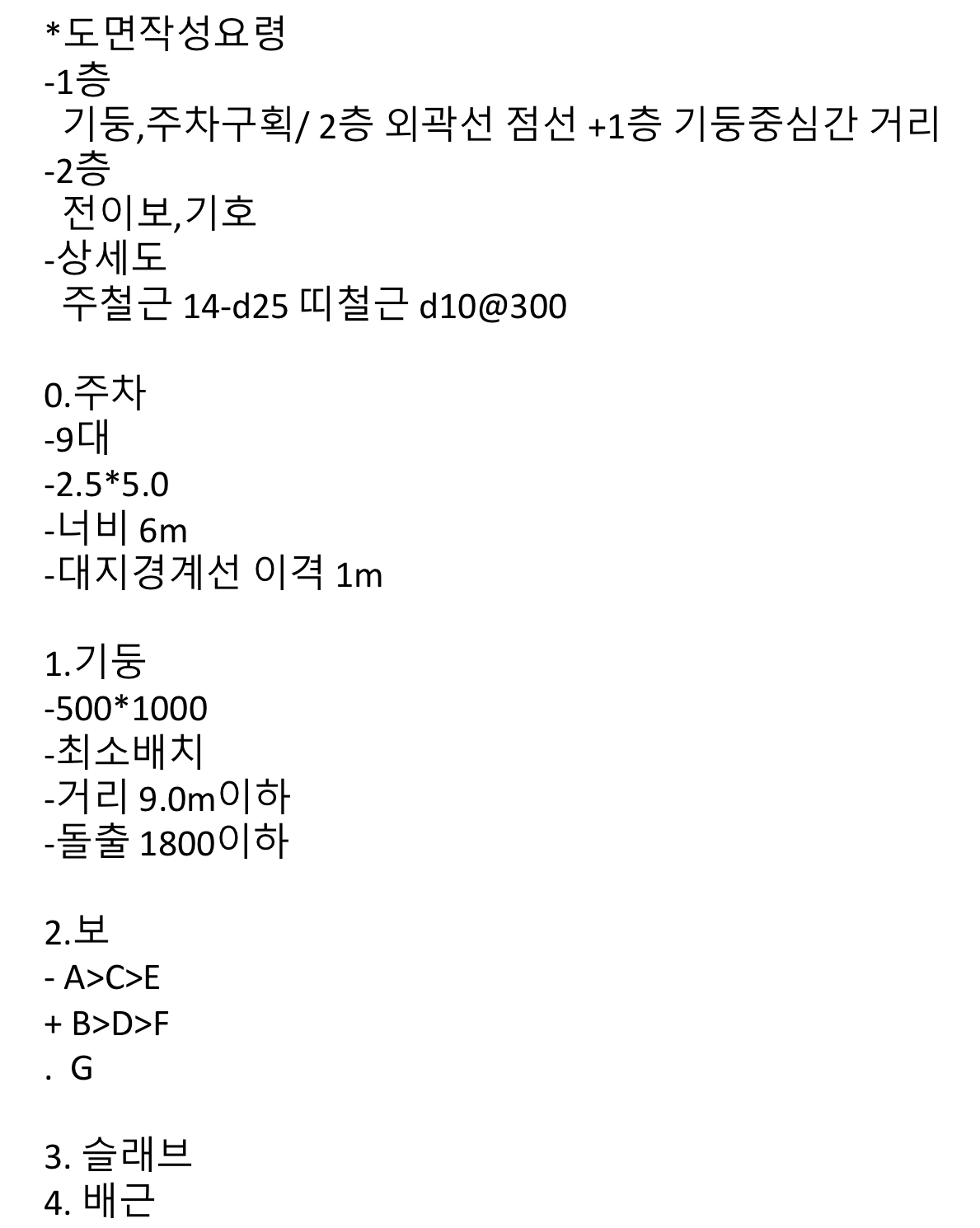

3. 두번째 읽으면서 노트정리 (기둥,보 등등)
필요한 정보만 문제지나 트레이싱지에 정리해줍니다.
정리순서 및 내용은 건삼구 선생님 유튜브 강의를 참고하였습니다!
(모범답안은 간삼구 유튜브를 참고해주세요)
4. 트레이싱지 답지위에 올려서 바로 스케치!
노트를 기반으로 답지 스케일에 맞추어 바로 스케치 해줍니다!

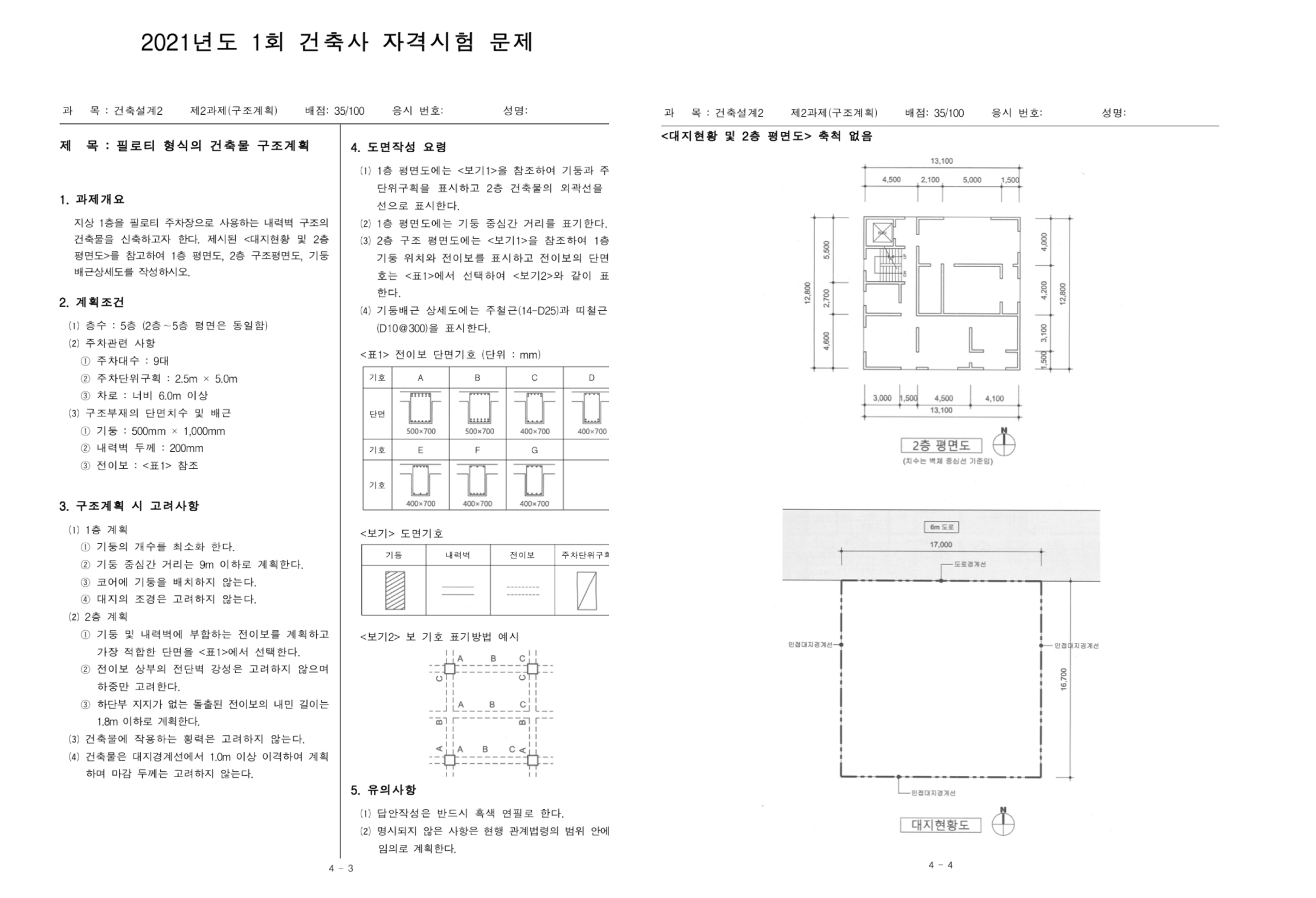

아래는 2021년 1화차문제를 푼 순서입니다.

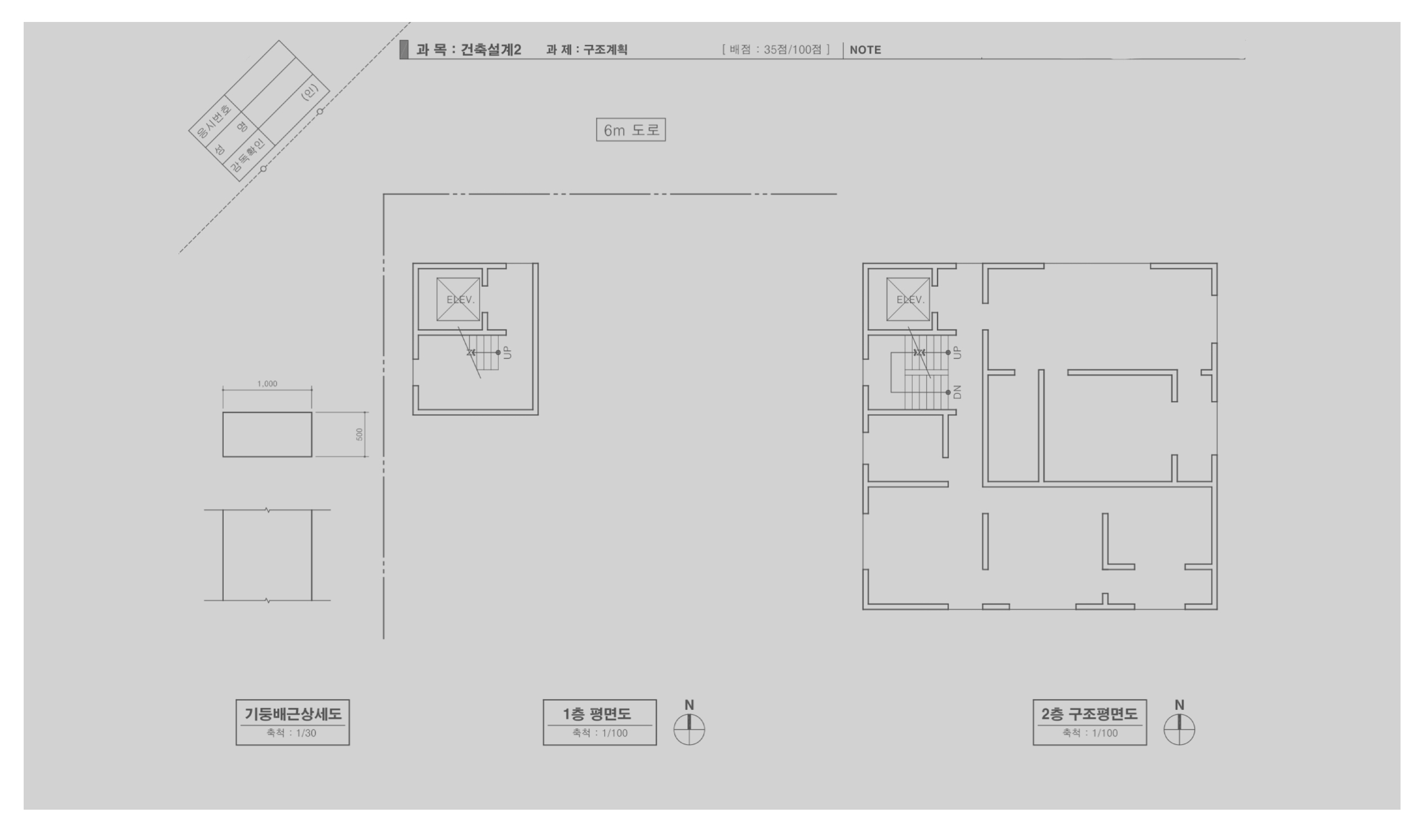

1) 답지위에 트레이싱지 올리기

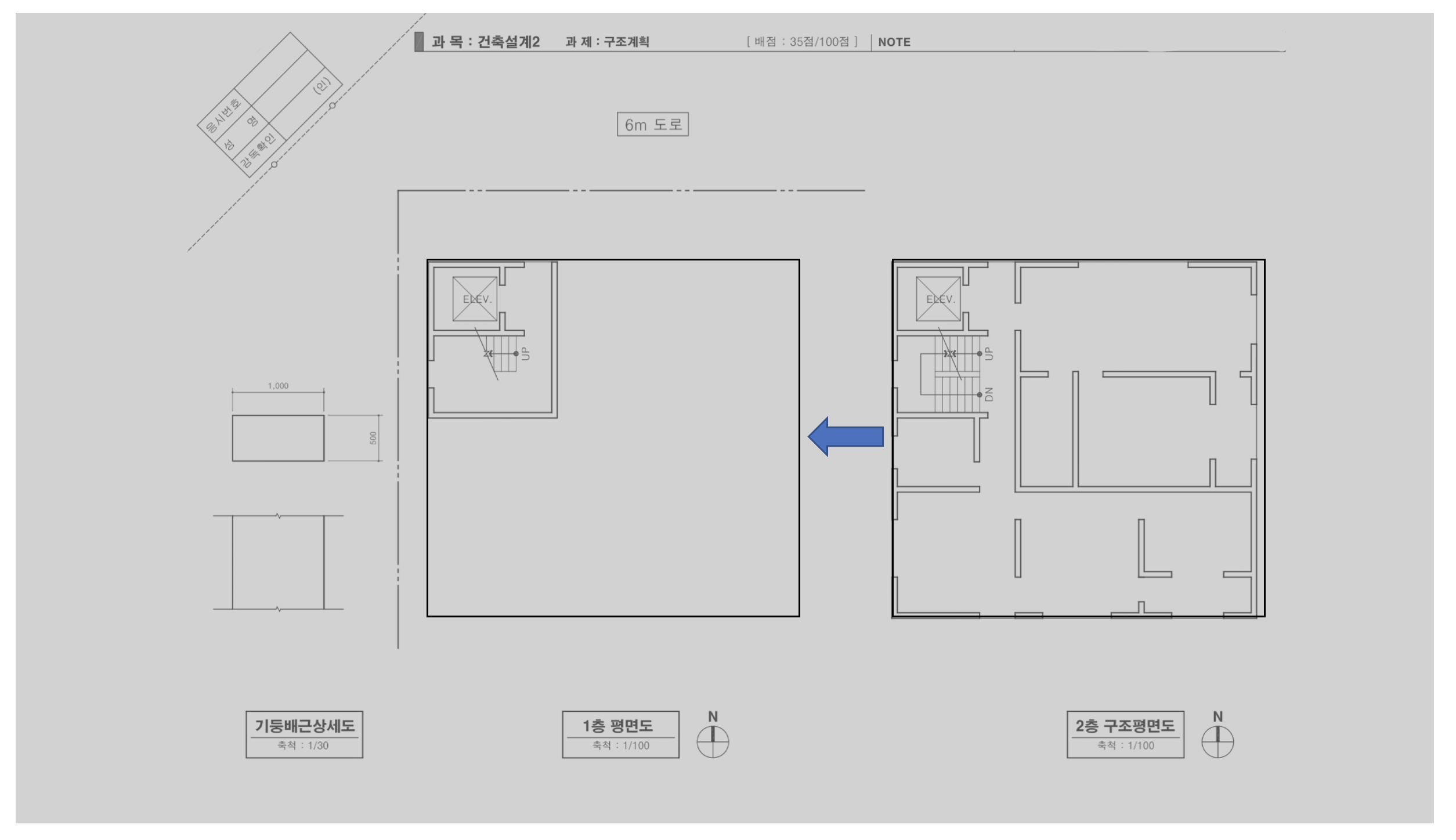

2) 트레이싱지를 옮겨서 2층외곽라인을 그려줍니다

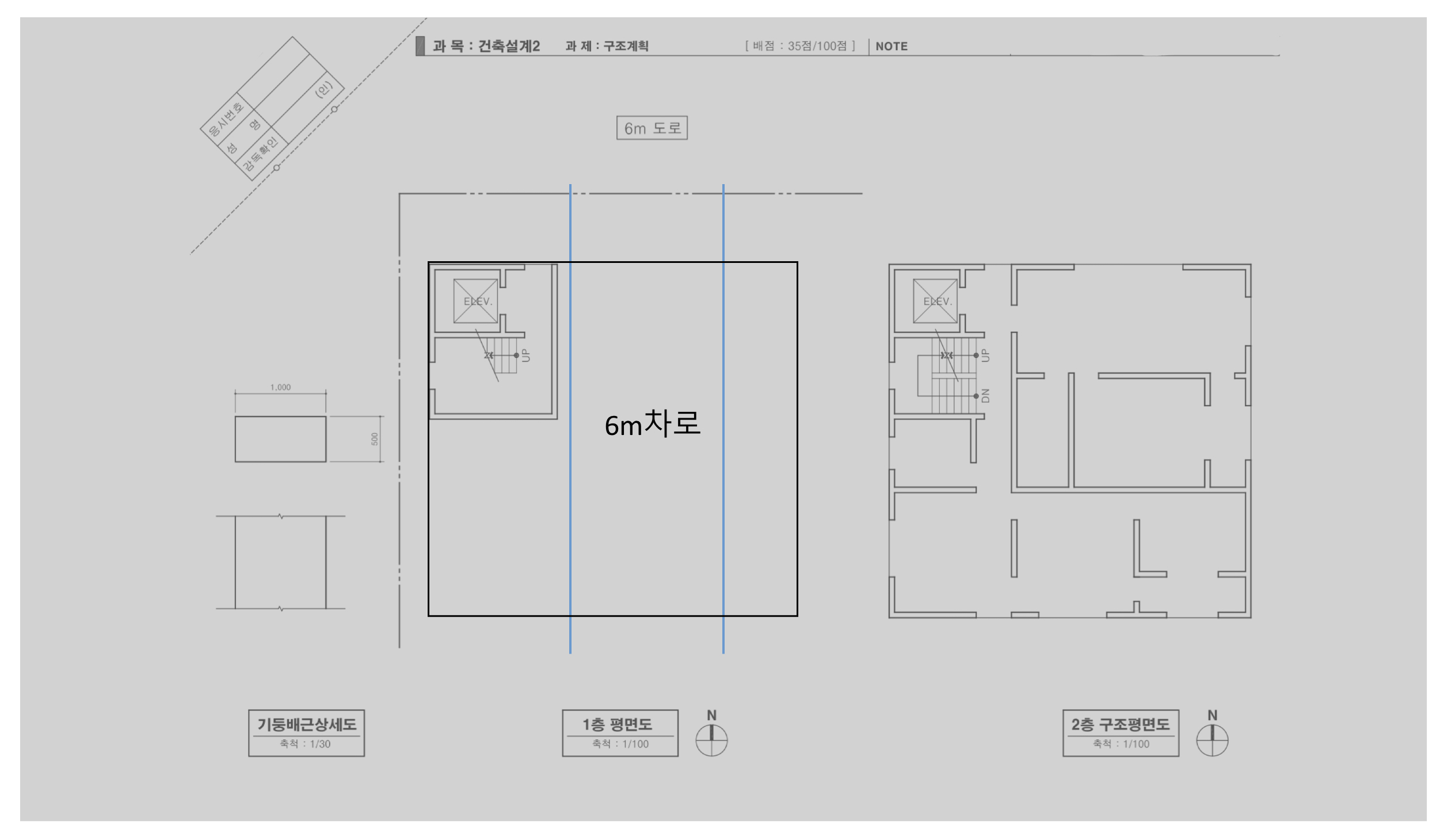

3) 중요한것은 차로! 6m확보해줍니다.
이번문제에는 차로 위치 경우의 수가 없었습니다.

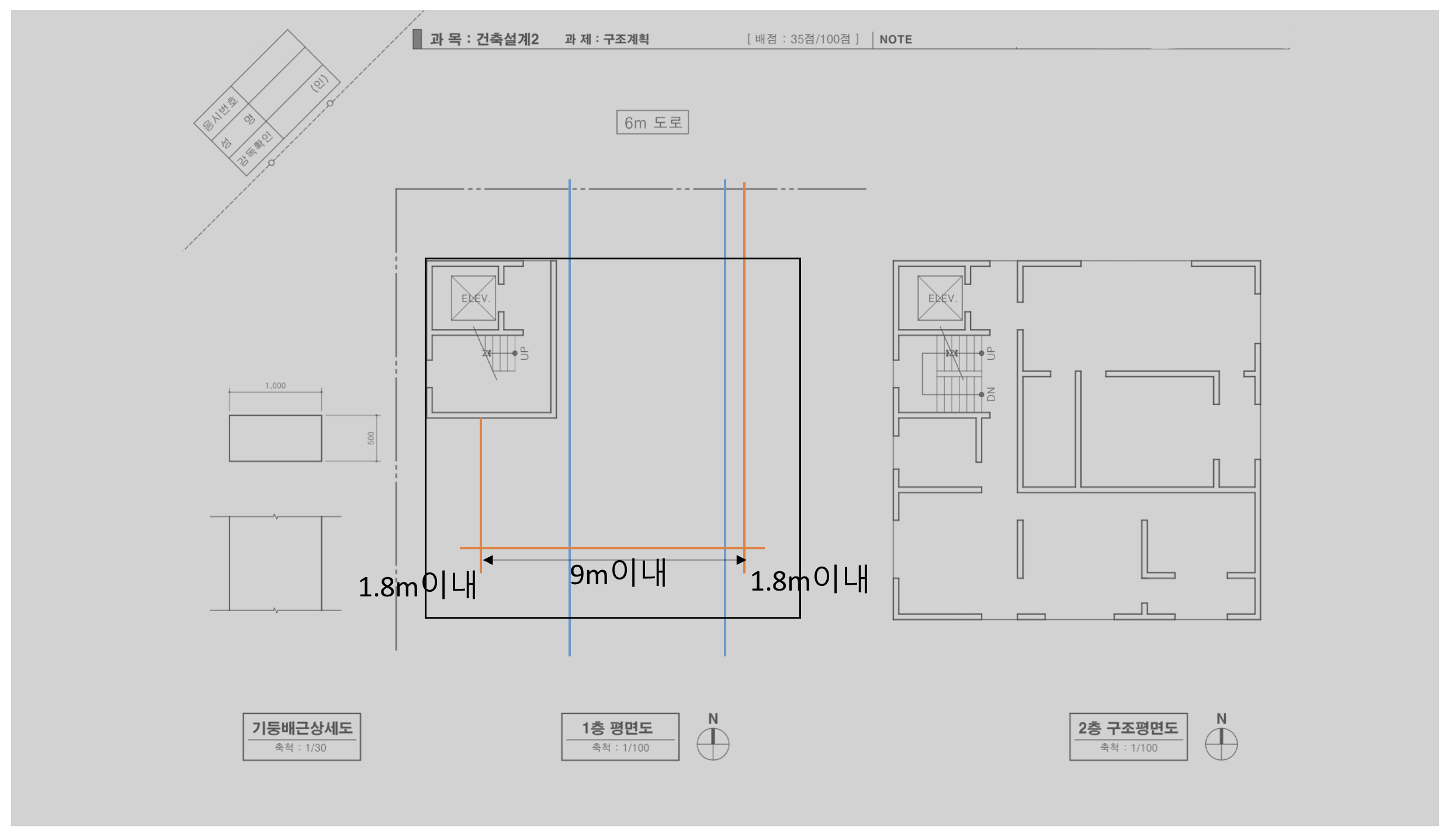

3)최소 기둥 조건맞추기!
기둥 사이간격과 캔틸레버 돌출 최대길이 충족해주도록 대략 기둥위치를 잡아줍니다.

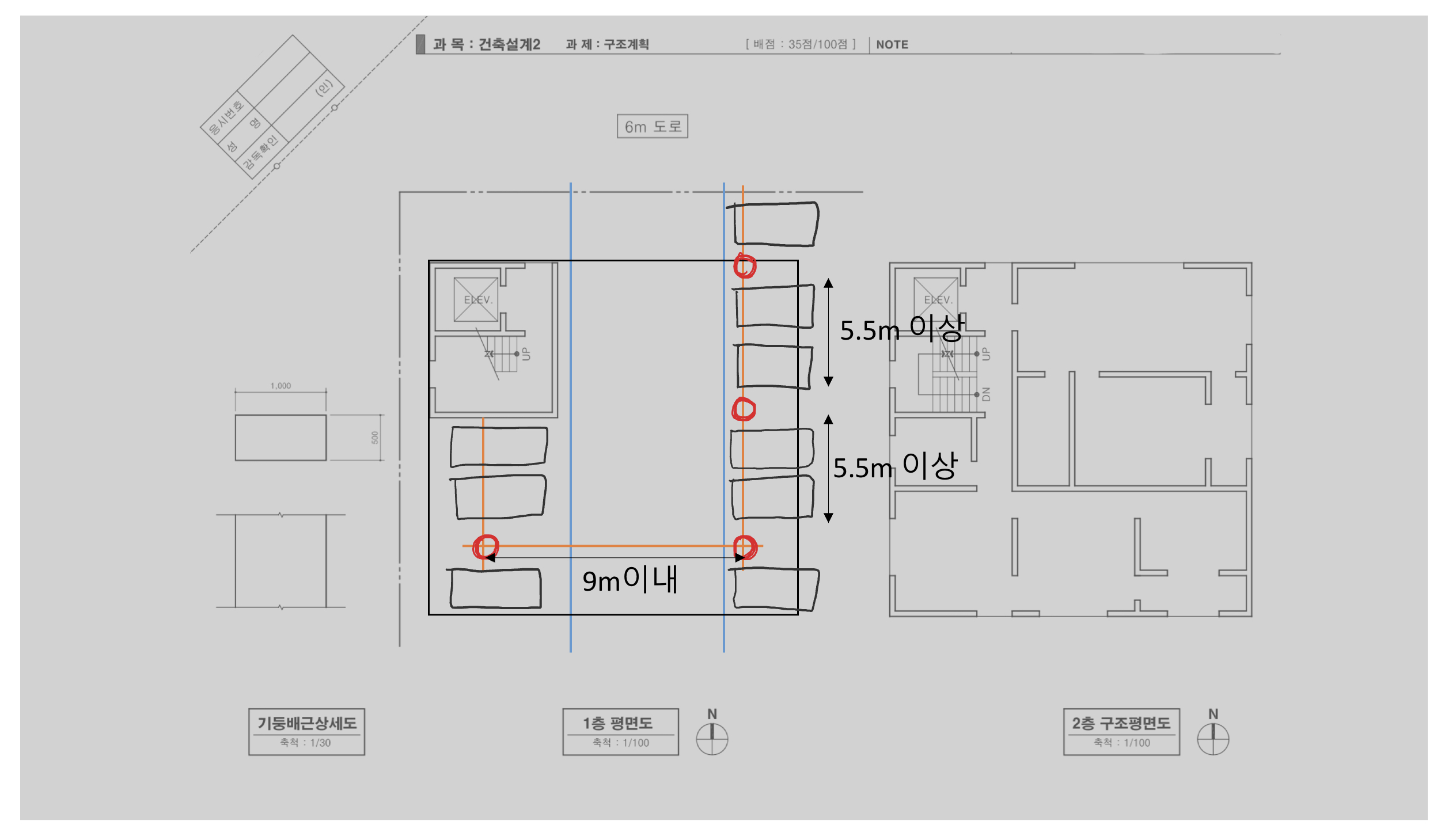

4) 주차대수 충족할수 있도록 기둥배치

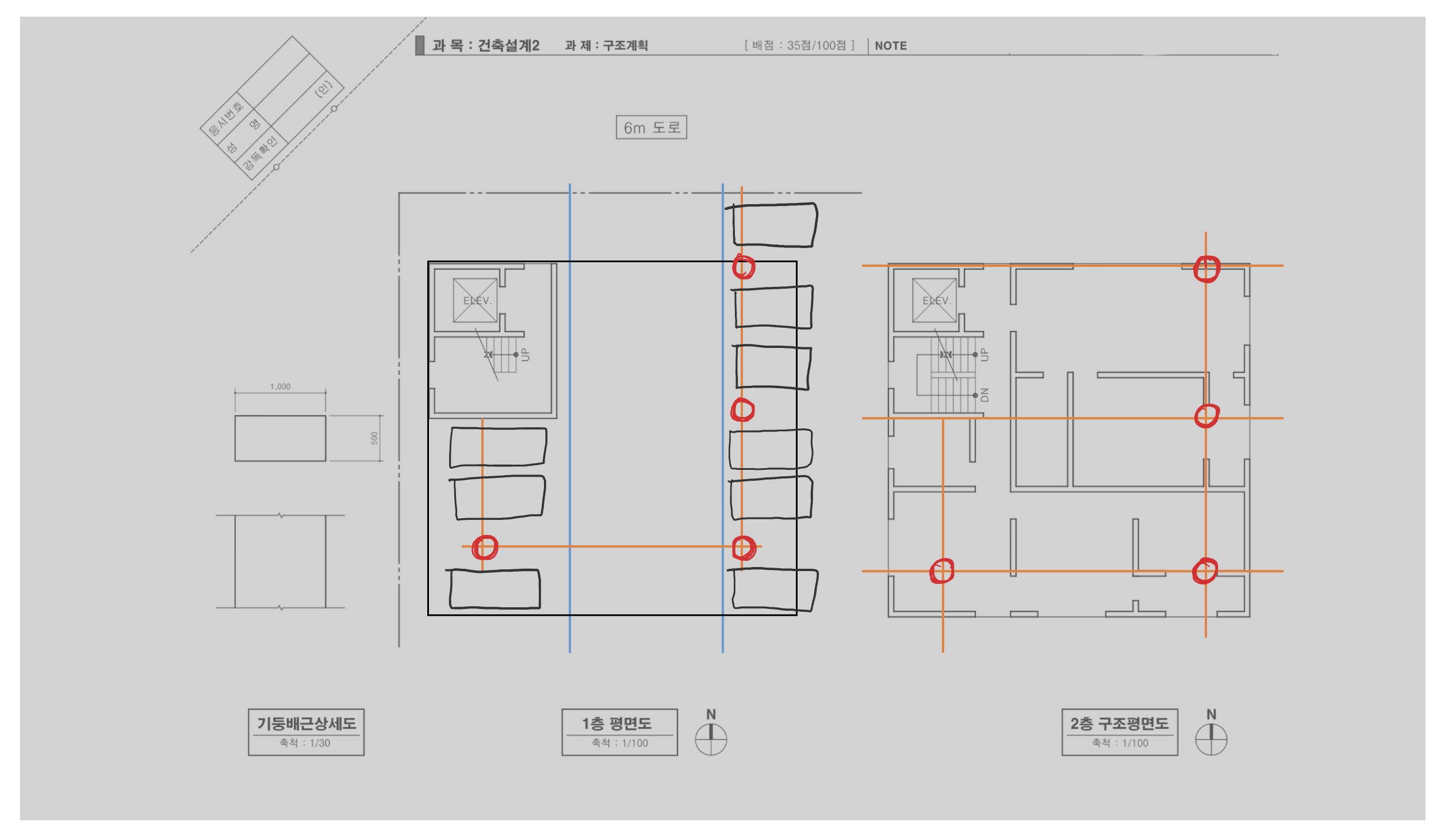

5) 2층에 보 및 기둥위치 확인
2층과 비교하며 세부조정 해줍니다 (우측 돌출길이 1500 조정 등)

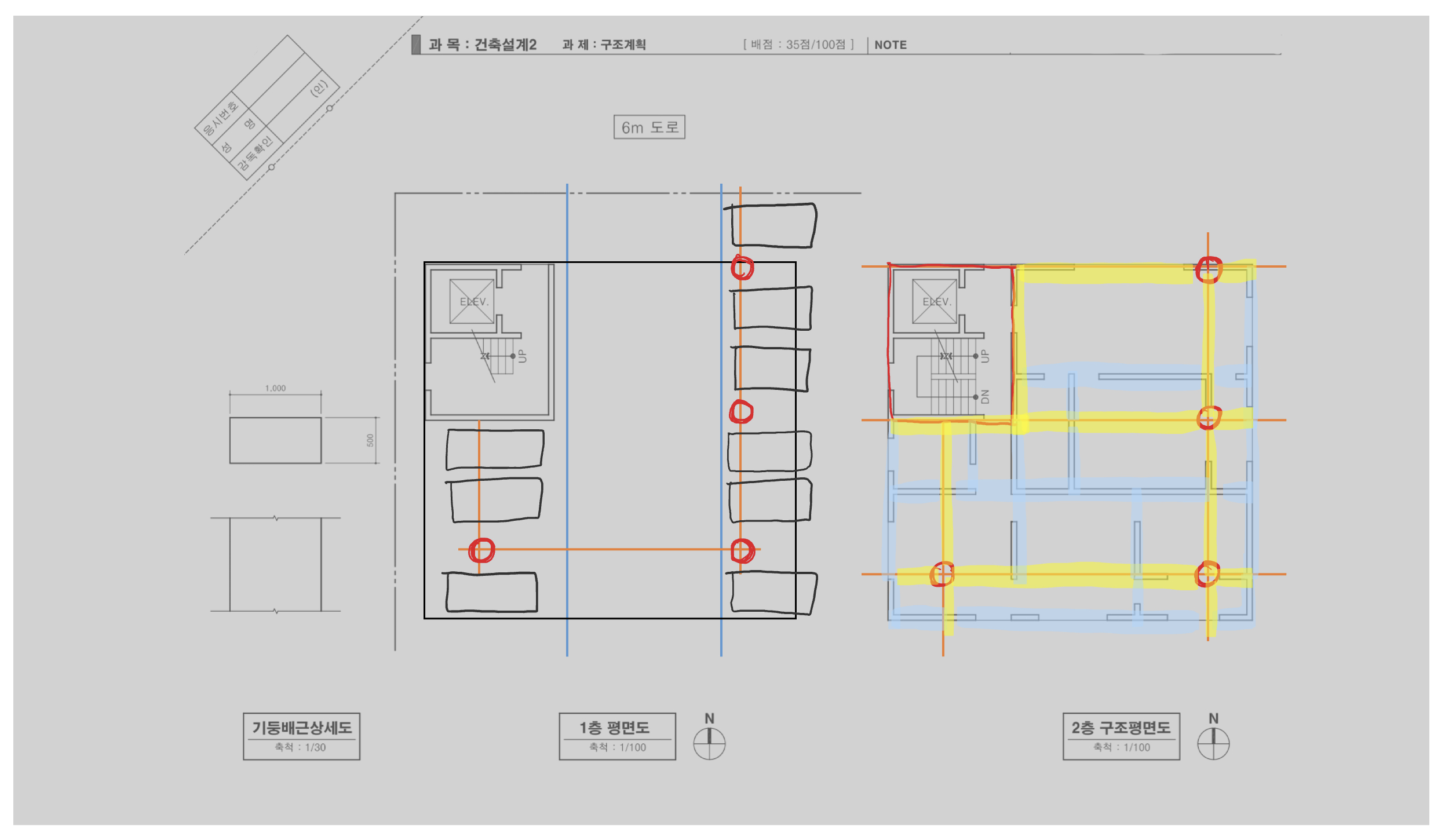

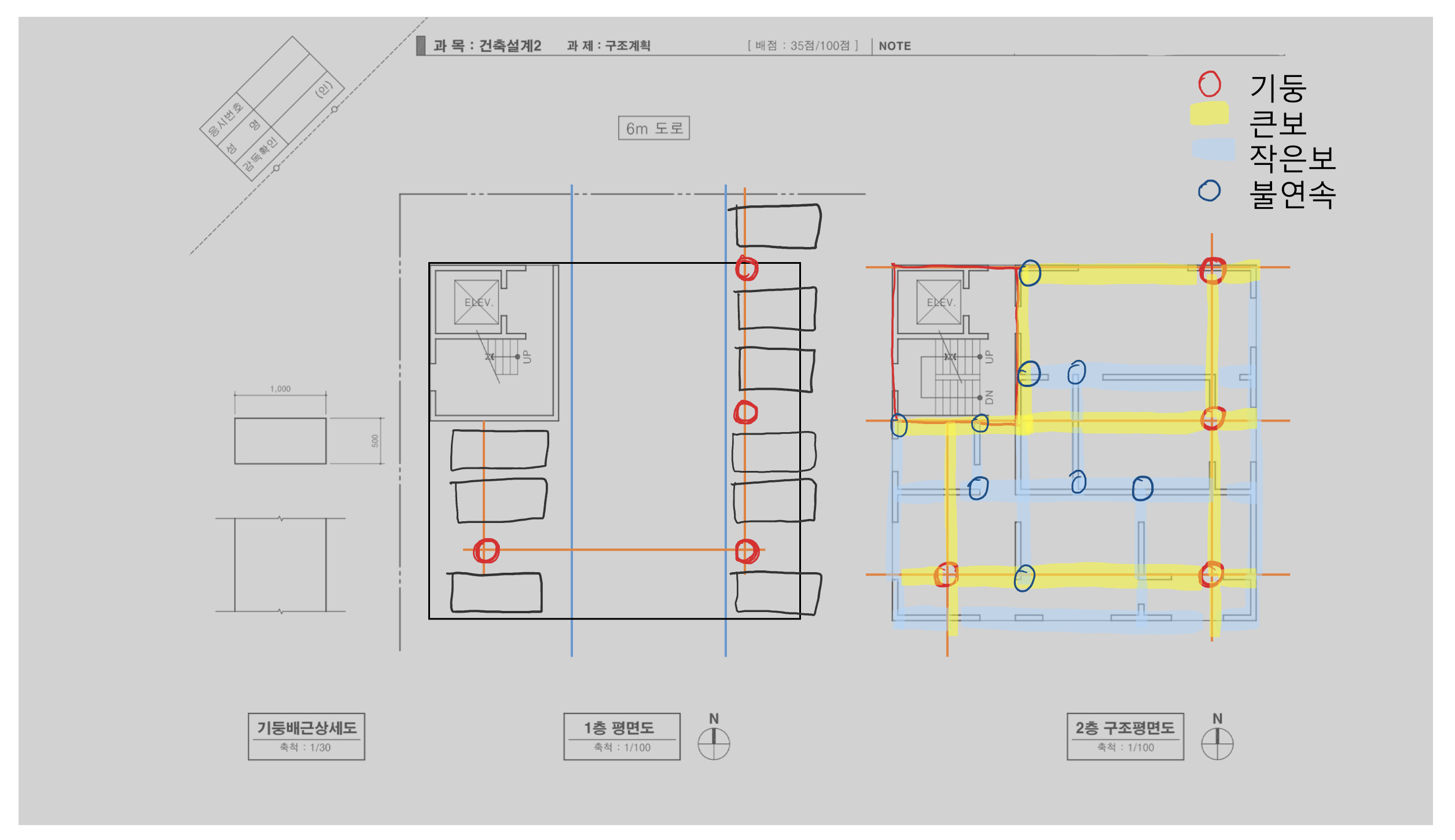

6) 보 그리기 (형광펜 황용)
7) 연속 불연속 표시
5. 답지에 제도
제도는 이쁘게 보다 정확하게 그리려고 했습니다.
특히 배근은 제도 후에 바로 답지에 작성했습니다.
불연속 연속과 큰보 작은보 정도를 구분해서 작성하여… 아마도 감점중 대부분은 배근이지 않을까 생각합니다.
그렇게 구조 문제를 마무리합니다.
실제 한 5분정도? 시간여유가 생겨서 바로 단면답지를 가지고와서 단면답지에 노트나 마감표기 등 최대한 더 적을수 있는 것을 추가했습니다.
실제로 구조를 전부 다 알고, 배근도 전문가 수준이라면 좋지만 현실적으로 어렵기에
기본적 이론과 문제 푸는 방법 , 유형들을 많이 연습하는것이
가장 중요한 공부방법같습니다.
다음은 3교시 단면문제 및 공부방법 후기를 공유하도록 하겠습니다
